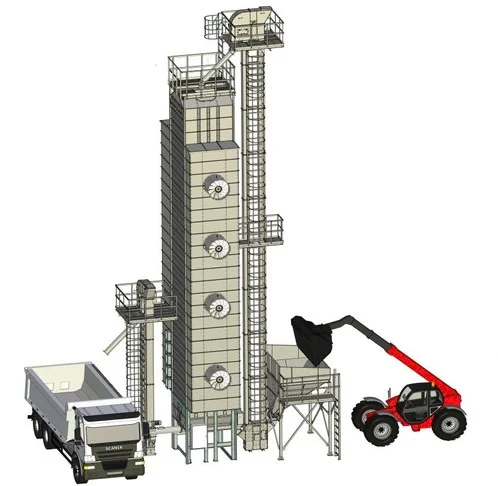

Grūdų džiovyklos kompleksas U13-SŠ-M2
Kompaktiškas ir perkeliamas grūdų džiovinimo kompleksas ūkiui: džiovykla, pakrovimo bunkeris, du elevatoriai ir automatizuotas valdymas. Brangių pamatų nereikia — įrengti pakanka 5 × 8 m aikštelės.
Modeliai ir techninės charakteristikos
Kompleksas gaminamas dviejų dydžių: U13-SŠ-10M2 ir U13-SŠ-15M2.
| Parametras | U13-SŠ-10M2 | U13-SŠ-15M2 |
|---|---|---|
| Džiovyklos galia, kW | 27,7 | 35,2 |
| Transportavimo galia, kW | 3 | 4 |
| Degiklio galia, MW | 1 | 1,6 |
| LPG sąnaudos maks., l/val. | 144 | 227 |
| LPG sąnaudos nom., l/val. | 98 | 156 |
| LPG sąnaudos min., l/val. | 28 | 42 |
| Džiovinimo agentas, tūkst. m³/val. | 30 | 45 |
| Džiovinimo ventiliatoriai, vnt. | 2 | 3 |
| Aušinimo ventiliatoriai, vnt. | 1 | 1 |
| Džiovinimo netolygumas, % | ±2 | ±2 |
| Dujų slėgis, mbar | 300 | 300 |
| Oro slėgis, kgf/cm² | 6 | 6 |
| Talpa, m³ | 31 | 39,7 |
| Bunkeris, m³ | 6,25 | 6,25 |
| Ilgis, mm | 5500 | 5500 |
| Plotis, mm | 3300 | 3300 |
| Aukštis, mm | 14280 | 17460 |
| Masė, kg | 9000 | 11500 |
Apskaičiuotas našumas, t/val.
| Kultūra | Drėgmė | U13-SŠ-10M2 | U13-SŠ-15M2 |
|---|---|---|---|
| Kviečiai | 20 → 14 % | 10 | 15 |
| 24 → 14 % | 7 | 10 | |
| 28 → 14 % | 6 | 8 | |
| Kukurūzai | 20 → 14 % | 7,5 | 11 |
| 24 → 14 % | 5 | 7 | |
| 28 → 14 % | 3,5 | 5 | |
| Saulėgrąžos | 12 → 7 % | 3,7 | 6,5 |
| 15 → 7 % | 2,5 | 3,7 | |
| 20 → 7 % | 1,7 | 2,7 |
Apie šį produktą
Grūdų džiovyklos kompleksas — tai technologinių įrenginių visuma, kuri išdžiovina platų grūdinių kultūrų asortimentą iki drėgmės, užtikrinančios ilgalaikį saugojimą. Komplekso pagrindas — kompaktiška U13-SŠ-M2 grūdų džiovykla, kurią prireikus galima perkelti į naują vietą, transportuojant stambiais mazgais.

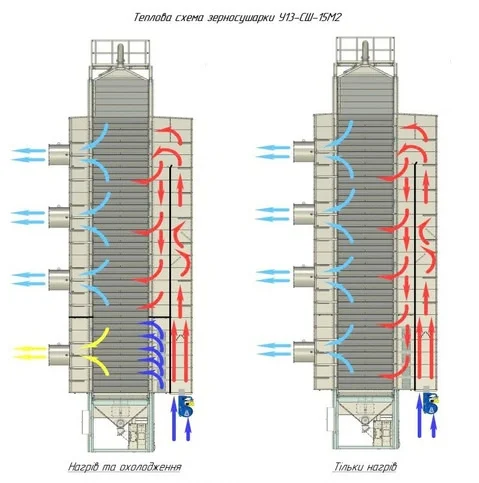

Prieš montuojant nereikia didelės apimties projektavimo ir statybos darbų, todėl kompleksą galima greitai pradėti eksploatuoti. Džiovykla gali dirbti srautiniu režimu (grūdai nuolat juda per džiovyklą) arba partijiniu režimu (pakrovimas → džiovinimas → iškrovimas), su aušinimu pačioje džiovykloje arba tik šildymo režimu, kai grūdai aušinami atskiruose aušintuvuose.
📐 Maža aikštelė
Kompleksui įrengti pakanka 5 × 8 m pamatų aikštelės — brangių pamatų nereikia.
🚚 Perkeliama
Džiovyklą galima išardyti stambiais mazgais ir perkelti į naują eksploatavimo vietą.
🖥️ Automatinis valdymas

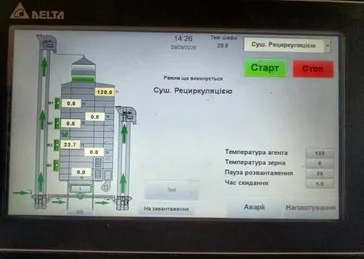

Siemens programuojamas valdiklis ir Delta 10″ jutiklinis skydelis — minimalus operatoriaus įsitraukimas.
Komplekso mazgai

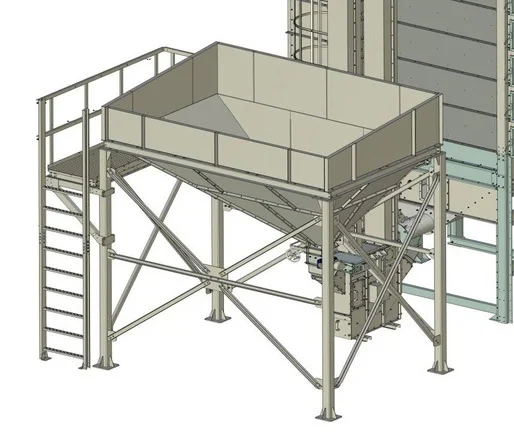

📥 Pakrovimo bunkeris
7 m³ talpos, pakrovimo anga 2000 × 3000 mm, pildomas frontaliniu krautuvu. Cinkuotas plienas, apžiūros platforma, kopėčios ir sklendė.
⬆️ Pakrovimo elevatorius
Pakrauna drėgnus grūdus, užtikrina recirkuliacijos ir partijinį režimą. Galvutė su sprogimo iškrovos įtaisu, atbulinės eigos mova, saugos jutikliai.
⬇️ Iškrovimo elevatorius
Iškrauna sausus grūdus į autotransportą ar kitas transportavimo sistemas. Su aptarnavimo platformomis ir mėginių paėmimo įtaisu.

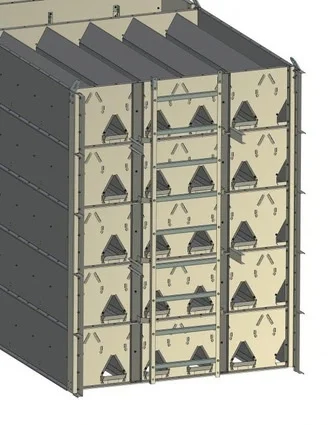

🌾 Priėmimo bunkeris ir šachta
Bunkeris su membraniniais lygio jutikliais tolygiai paduoda grūdus. Šachta iš cinkuoto plieno, tolygus oro paskirstymas, tinka grūdams iki 35 % drėgnumo.

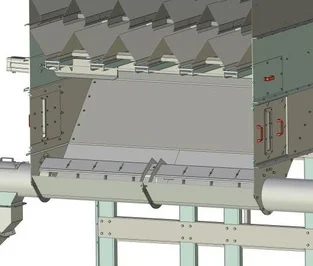

⚙️ Iškrovimo sekcija
Reversinis iškrovimo transporteris, pneumatinė pavara, šildoma pneumatinė spinta. Reguliuojamas tarpas tarp rėmų skirtingoms kultūroms, apžiūros langeliai.
🌀 Ventiliatoriai
Ašiniai 7,5 kW ventiliatoriai su 12 menčių mažo triukšmo „Multi-Wing“ sparnuotėmis, apsauginės grotelės nuo paukščių.
🧱 Šilumos izoliacija
Karštoji zona izoliuota 10 mm folijuota bazalto vata ir padengta cinkuoto plieno plokštėmis — šilumos nuostoliai mažesni 50–75 %.
🔥 Dujų degiklis
Blokinio tipo KP serijos LPG degiklis su DUNGS (Vokietija) dujų automatika: 5–10 % mažesnės dujų sąnaudos, reguliavimo santykis iki 10.
📡 Jutikliai ir sauga
Grūdų ir džiovinimo agento temperatūros, lygio, slėgio, juostos nukrypimo, greičio ir užsikimšimo jutikliai; kopėčios ir aptarnavimo platformos.
Galerija
Kas įeina į kainą
Komplekso sudėtis ir papildomai užsakomi dalykai.
✅ Komplekso sudėtis
- Grūdų džiovykla U13-SŠ-10M2 arba U13-SŠ-15M2
- Pakrovimo bunkeris 7 m³ su sklende
- Sklendės
- Grūdų džiovyklos pakrovimo elevatorius
- Grūdų džiovyklos iškrovimo elevatorius su mėginių paėmimo įtaisu
- LPG dujų degiklis su DUNGS dujų automatika
- Ašiniai ventiliatoriai 7,5 kW
- Automatizuota valdymo sistema (Siemens valdiklis, Delta 10″ skydelis)
- Kontrolės ir saugos jutiklių komplektas
- Kopėčios ir aptarnavimo platformos
➕ Papildoma komplektacija
- Grūdų aušintuvai (dirbant tik šildymo režimu)
- Sraigtiniai konvejeriai ir kita grūdų transportavimo įranga
- Grūdų valymo įranga prieš džiovinimą
- Montavimas ir paleidimas — derinama individualiai
